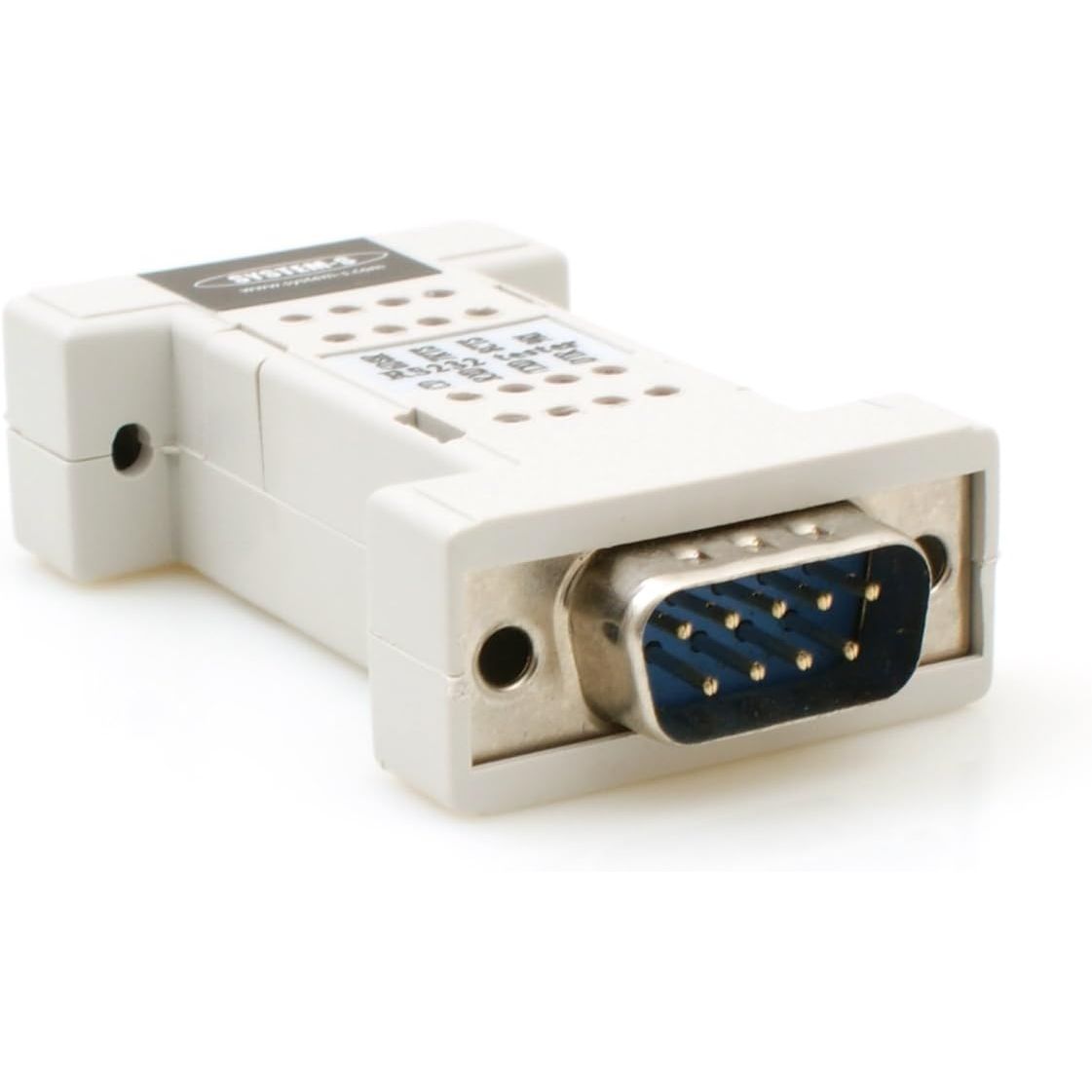

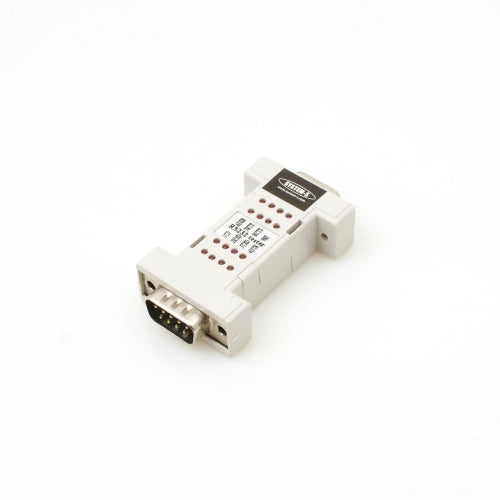

System-S RS232 to RS232 Tester Diagnosewerkzeug (ca. 1,8 x 3,4 x 6,4 cm) mit LED Leuchten Anzeige

Kompakter Diagnosetester für serielle Schnittstellen (RS-232 / V.24).Zur schnellen Signalüberwachung und Fehleranalyse von Daten- und Steuerleitungen.

• 16 LED-Indikatoren zur Anzeige von 8 RS-232-Signalen (bidirektional)

• Unterstützte Signale: CD, RXD, TXD, DTR, DSR, RTS, CTS, RI

• Direkt einsatzbereit – keine externe Stromversorgung erforderlich

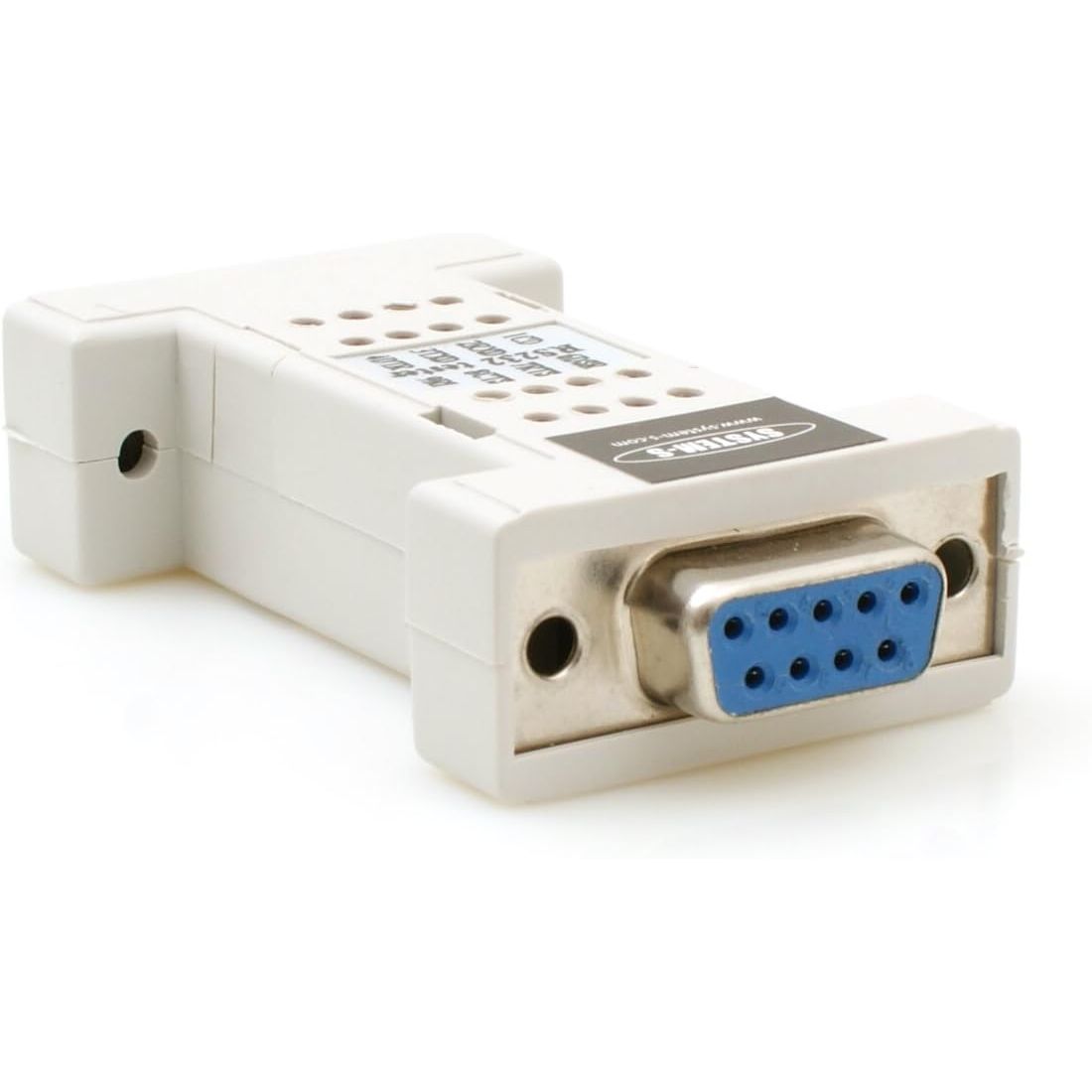

• Standardanschlüsse: D-Sub 9-Pin Stecker ↔ Buchse

• Einsatzbereiche: IT-Service, Systemintegration, Labor, Feldtechnik, Entwicklung

• Kompakte Bauform: ca. 1,8 × 3,4 × 6,4 cm

• Gut sichtbare LEDs, auch für farbenblinde Anwender geeignet

• Nachhaltige Verpackung (frustration-free)

LED Zuordnung:
CD (Carrier Detect) – Verbindung vorhanden
RXD (Receive Data) – Empfang aktiv
TXD (Transmit Data) – Sendung aktiv
DTR (Data Terminal Ready) – Endgerät bereit
DSR (Data Set Ready) – Peripherie bereit
RTS (Request To Send) – Sendeanforderung
CTS (Clear To Send) – Sendefreigabe
RI (Ring Indicator) – Rufsignal erkannt
