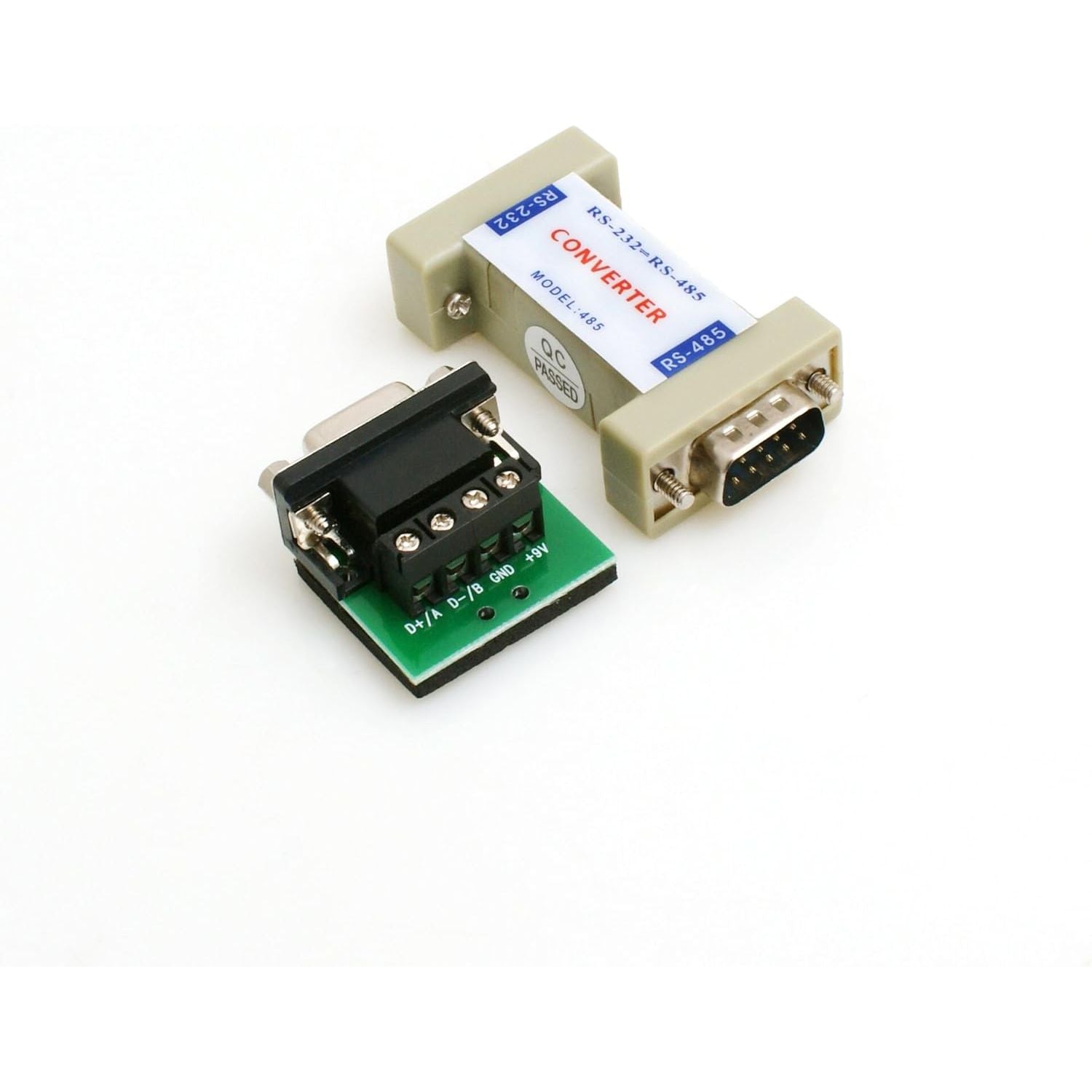

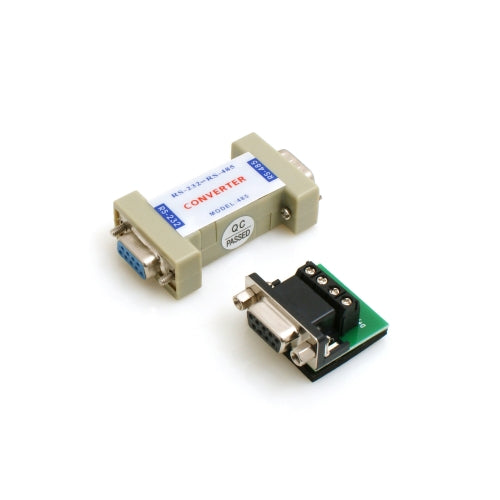

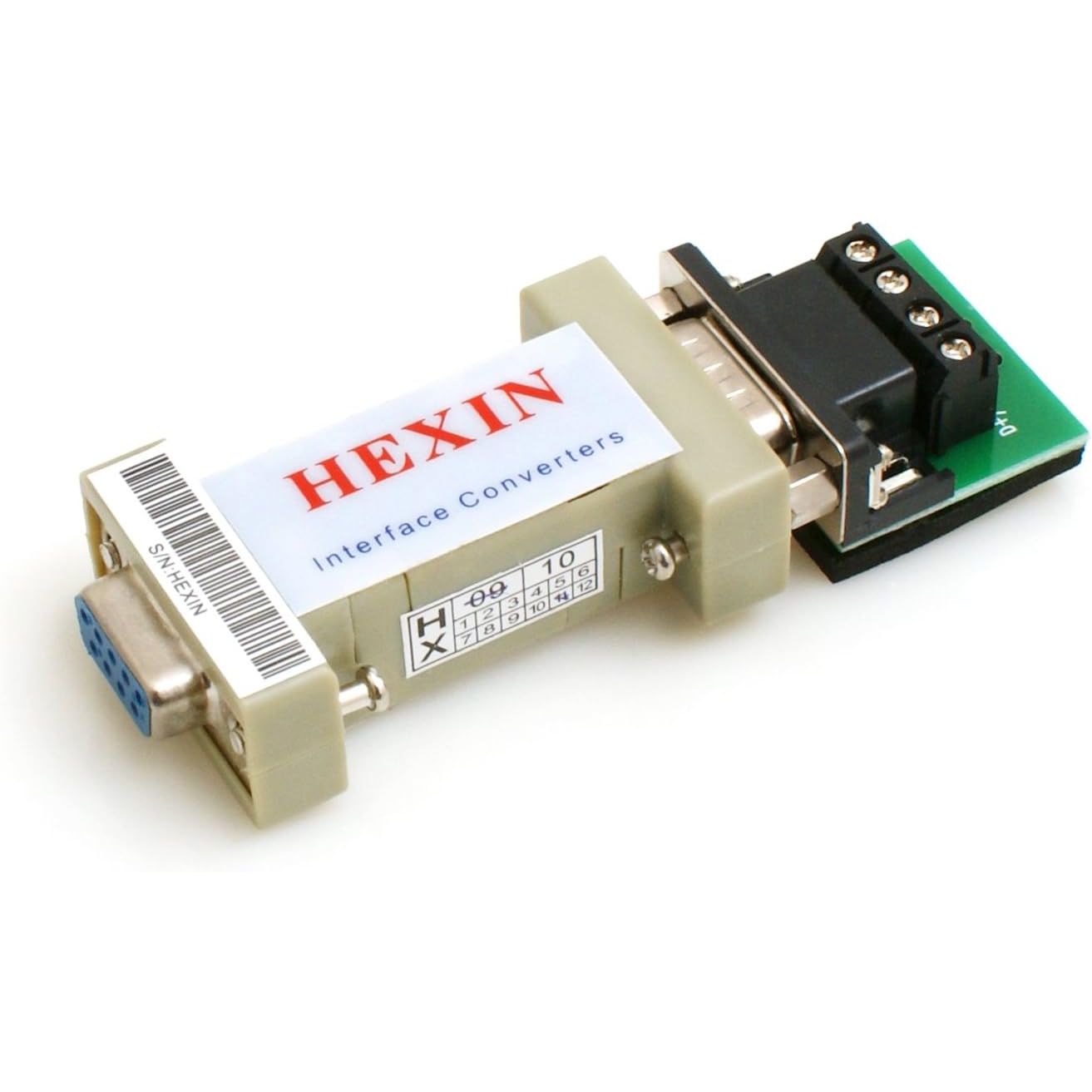

Der SYSTEM-S RS232 zu RS485 Konverter-Adapter ermöglicht die Konvertierung von RS-232-Signalen in RS-485-Signale und bietet eine Vielzahl von Funktionen und Eigenschaften:
-
Kompatibilität: Kompatibel mit den RS-232C und RS-485 Standards gemäß den EIA / TIA Spezifikationen.
-
Betriebsmodus: Funktioniert im asynchronen Halbduplex-Modus, was bedeutet, dass Daten in beiden Richtungen übertragen werden können, aber nicht gleichzeitig.
-
Übertragungsgeschwindigkeit: Unterstützt Übertragungsgeschwindigkeiten von 300 bis 115.200 bps, was eine flexible Anpassung an verschiedene Anforderungen ermöglicht.
-
Übertragungsreichweite: Die maximale Übertragungsreichweite beträgt 5 Meter am RS-232-Ende und 1200 Meter am RS-485-Anschluss, was eine effiziente Signalübertragung über lange Strecken ermöglicht.
-
Arbeitsumgebung: Funktioniert in einem Temperaturbereich von -10 bis 85 Grad Celsius und bei einer relativen Luftfeuchtigkeit von 0% bis 95%, was eine zuverlässige Leistung in verschiedenen Umgebungen gewährleistet.
-
Signale: RS-232-Schnittstelle unterstützt die Signale TXD, RXD, RTS, CTS, DTR, DSR, DCD und GND, während die RS-485-Schnittstelle die Signale Daten +, Daten -, und GND unterstützt.
Der SYSTEM-S RS232 zu RS485 Konverter-Adapter ist eine praktische Lösung für die Kommunikation zwischen Geräten, die unterschiedliche serielle Schnittstellen verwenden, und bietet eine zuverlässige und flexible Datenübertragung für verschiedene Anwendungen.
Anschlussbelegung Tabelle :
* DB9 Buchse (RS232C)
- 1 DCD
- 2 RXD
- 3 TXD
- 4 DTR
- 5 GND
- 6 DSR
- 7 RTS
- 8 CTS
* RS485
- 1 Datum -
- 2 Datum +
- 3 Blank
- 4 Blank
- 5 GND
- 6 + 12V
Lieferumfang:
System-S RS232 zu RS485 Konverter-Adapter Serial Seriell Data Adapter
